Descripción
Módulo de Control de Transferencia Automática de Doble Fuente
El Smartgen HAT560NB es un módulo de control de transferencia automática diseñado específicamente para supervisar dos fuentes de energía trifásicas (o monofásicas). Su función principal es analizar la calidad del suministro de la red y del generador, ejecutando la transferencia de carga de forma segura y precisa ante cualquier falla o inestabilidad.
Este controlador destaca por su capacidad de medir voltajes con precisión y por permitir una configuración flexible de retardos, asegurando que la transición entre fuentes no dañe los equipos conectados.
Características Principales
-
Monitoreo de Doble Fuente: Supervisa simultáneamente voltaje y frecuencia en ambas entradas (S1 y S2).
-
Gestión de Transferencia: Controla el arranque del grupo electrógeno y el accionamiento de los interruptores de transferencia.
-

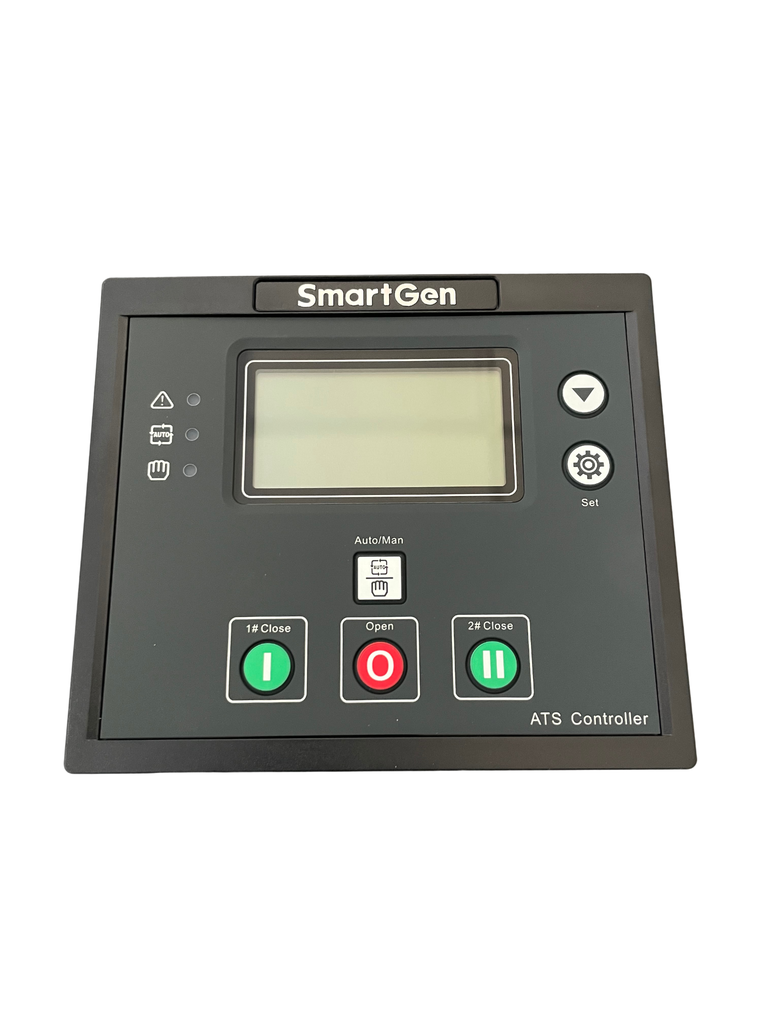

Interfaz Visual: Pantalla LCD de 132×64 con retroiluminación y LEDs indicadores de estado para una supervisión rápida.
-
Configuración en Terreno: Permite ajustar todos los parámetros directamente desde el panel frontal o mediante PC vía puerto USB.
-
Protecciones de Red: Alarmas por sobre/bajo voltaje, pérdida de fase y secuencia de fase incorrecta.
Especificaciones Técnicas
| Parámetro | Detalle |
| Alimentación DC | 8 V a 35 V continuos |
| Voltaje de Sistema AC | 30 V a 620 V (Fase a Fase) |
| Frecuencia Nominal | 50 Hz / 60 Hz |

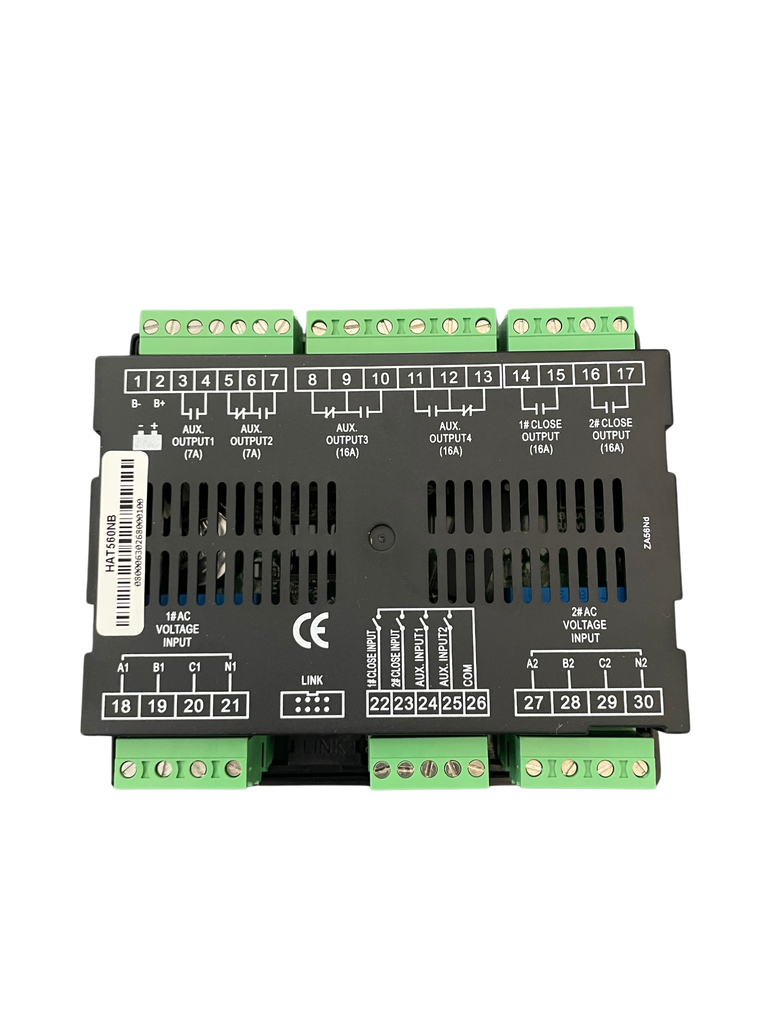

| Salidas de Relevador | 6 salidas (Capacidad 8A / 250VAC) |
| Consumo de Energía | < 3W |
| Dimensiones | 209 mm x 153 mm x 55 mm |
| Corte de Panel | 186 mm x 141 mm |
